ZCA真空電磁閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
ZCA真空電磁閥閥芯均為不銹鋼活塞式，專制線圈，不易燒毀;線圈啟動閥芯同時拉動活塞，閥體安裝方向無限制。
| 參數↓ 型號→ | ZCA-1 | ZCA-2 | ZCA-3 | ZCA-4 | ||||
|---|---|---|---|---|---|---|---|---|
| 工作壓力(Mpa) | -0.1～1.6 | |||||||
| 介質種類 | 空氣、煤氣、真空等 | 過熱蒸汽、高溫汽體 | 水、油、液體 | 高溫水、油 | ||||
| 介質溫度（℃） | ≤60 | ≤220 | ≤60 | ≤220 | ||||
| 電源電壓 | AC220V，其余規格可作特殊訂貨 | |||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | ||
| 流量系數(Kv) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | ||
| 功率 |
AC≤60VA DC≤50W |
|||||||
 |
|---|

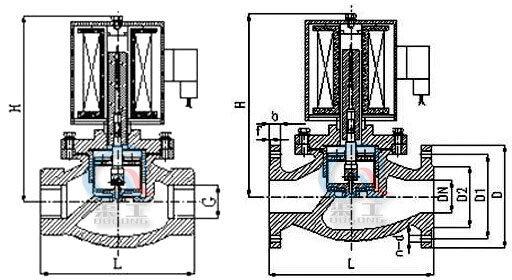

| ZCA真空電磁閥 主要外形圖 |
| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | ½ | 153 | 130 | 95 | 65 | 46 | 14 | 2 | 4-￠14 |
| 20 | 153 | 92 | 3/4 | 153 | 150 | 105 | 75 | 56 | 16 | 2 | 4-￠14 |
| 25 | 153 | 110 | 1 | 153 | 160 | 115 | 85 | 65 | 16 | 3 | 4-￠14 |
| 32 | 176 | 120 | 1¼ | 176 | 180 | 140 | 100 | 76 | 18 | 3 | 4-￠18 |
| 40 | 176 | 140 | 1½ | 176 | 200 | 150 | 110 | 84 | 18 | 3 | 4-￠18 |
| 50 | 192 | 162 | 2 | 192 | 230 | 165 | 125 | 99 | 20 | 3 | 4-￠18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-￠18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-￠18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-￠18 | |||
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZCA真空電磁閥的使用性能、外形結構、安裝尺寸參數、價格，索取
ZCA真空電磁閥說明書及產品選型樣本，請聯系我們。
