自力式調節閥簡介
概述
自力式調節閥是不用外加動力源，只依靠被控流體的能量自行操作并保持被控變量恒定的調節閥門。自力式調節閥(自力式控制閥)依靠流經閥門內介質自身的壓力、溫度作為能源驅動閥門自動工作，不用外接電源和二次儀表。自力式調節閥(自力式控制閥)都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。 自力式調節閥主要分為：自力式壓力調節閥、自力式溫度調節閥及自力式流量調節閥等三大類。
作用
自力式調節閥都利用閥輸出端的反饋信號(壓力、壓差、溫度)通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。
優點
自力式調節閥是一個新的調節閥種類。相對于手動調節閥，它的優點是能夠自動調節;相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統(如熱水供暖系統、空調冷凍水系統)中，正確使用這種閥門，可以很方便地實現系統的流量分配;可以實現系統的動態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。
分類
自力式調節閥又分為直接作用式和間接作用式兩種。
- 直接作用

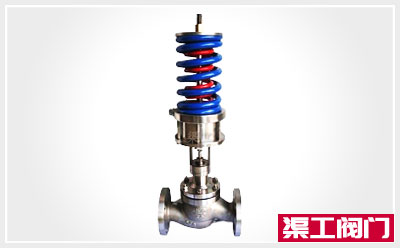

直接作用式調節閥又稱為彈簧負載式調節閥，其結構內有彈性元件:如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。
- 間接作用
間接作用式調節閥，增加了一個指揮器(先導閥)它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。
如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。
如果是流量調節閥，閥的出口處就有一個孔板(或者是其他阻力裝置)由孔板兩端取出壓差信號引入執行機構。
如果是溫度調節閥，閥的出口就有溫度傳感器(或者溫包)通過溫度傳感器內介質的熱脹冷縮驅動執行機構。
